前言

短链系统相信大家都不陌生，业务逻辑也很简单，但从架构角度，许多点是需要我们可以深入了解的。在各类大厂的面试中，如何设计一个短链系统，也是设计题中的高频问题。下面从系统架构设计的角度，为大家介绍下短链系统的设计与实现，本文会重点介绍几个个人认为比较关键的地方，让大家看完后，能够真正了解设计一个短链系统的方方面面。

需求分析
短 URL 生成器，也称作短链接生成器，就是将一个比较长的 URL 生成一个比较短的URL，当浏览器通过短 URL 生成器访问这个短 URL 的时候，重定向访问到原始的长 URL目标服务器。
性能指标预估
预计每月新生成短 URL 5 亿条，短 URL 有效期 2 年，那么总 URL 数量 120 亿。
5亿 × 12月 × 2年 = 120亿
存储空间
每条短URL数据库记录大约1KB，总数据量约12TB（只算主库容量）
并发量
由于我们是短链系统，平均访问吞吐量我们预估大一些，预估100w吧，拍一个
项目难点
1.数据量大，百亿级别短链信息
2.高并发，支持100w qps
3.高性能，接口响应速度10ms以内

系统设计
原始URL生成
我们采用预生成URL的形式，也就是说上线前把URL完成生成，有以下几个优势：
1.前置生成，用户请求时没有复杂逻辑，只需要读取即可
2.减少了前置的URL生成时是否重复判断，因为数据量比较大，如果在用户请求时实时生成，则需要去判断是否有重复。

采用随机数来实现，6个字符，每个字符都用随机数产生（用0~63的随机数产生一个Base64编码字符）。为了避免随机数产生的短 URL 冲突，我们在预生成的时候检查该 URL 是否已经存在（用布隆过滤器检查）。因为预生成短URL是离线的，所以这时不会有性能方面的问题。

预生成
预生成URL我们使用HDFS服务器，预计使用大小120亿*6B = 67GB
我们将生成的URL无分割存储在文件中，示例如下

`Wdj4FbOac5CHtvPD`

预生成时，我们读取文件6000K数据，也就是一次预加载100W个短链，并记载偏移量，方便下次读取。
读取后的数据我们放入redis队列中

redis 127.0.0.1:6379> LPUSH KEY_NAME VALUE1.. VALUEN

由于我们每次加载100W个短链，按照日均1600W的短链数据量预估，我们可以设置一个5分钟的定时任务，如果列表数量不足1w，就继续去HDFS中加载即可。

redis 127.0.0.1:6379> LLEN KEY_NAME

用户非自定义生成短链
先从队列中获取短链。

redis 127.0.0.1:6379> LPOP key

将短URL与长URL的映射关系存储在 HBase 数据库中。
用户自定义短URL
由于系统支持6位短链，为了防止与系统生成有重复的，我们要求用户最短使用7个字符作为短链网址。
URL Base64编码
编码是我们短链系统中大家需要特别关注的点。
标准 Base64 编码表如下。

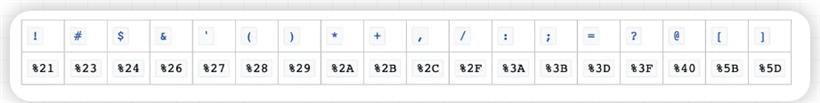

其中“+”和“/”在 URL 中会被编码为“%2B”以及“%2F”，而“%”在写入数据库的时候又和 SQL 编码规则冲突，需要进行再编码，因此直接使用标准 Base64 编码进行短URL 编码并不合适。URL 保留字符编码表如下。

所以我们在编码时，需要注意标准编码的+与/进行替换，如替换成-与=号。
备注：也可以直接使用62位编码，一样可以规避问题

用户访问
对于用户通过客户端请求访问短 URL 的过程（即输入短 URL，请求返回长 URL），请求通过负载均衡服务器发送到短 URL 服务器集群，短 URL 服务器首先到缓存服务器中查找是否有该短 URL，如果有，立即返回对应的长URL短 URL 生成服务器构造重定向响应返回给客户端应用。

如果缓存没有用户请求访问的短 URL，短 URL 服务器将访问 HBase 短 URL 数据库服务器集群。如果数据库中存在该短 URL，短 URL 服务器会将该短 URL 写入缓存服务器集群，并构造重定向响应返回给客户端应用。如果 HBase 中没有该短 URL，短 URL 服务器将构造 404 响应返回给客户端应用。

重定向
301&302区别

满足短 URL 重定向要求的 HTTP 重定向响应码有 301 和 302 两种，其中 301 表示永久重定向，即浏览器一旦访问过该短 URL，就将重定向的原始长 URL 缓存在本地，此后不再请求短 URL 生成器，直接根据缓存在浏览器（HTTP 客户端）的长 URL 路径进行访问。302 表示临时重定向，每次访问短 URL 都需要访问短 URL 生成器。

一般说来，使用 301 状态码可以降低服务器的负载压力，但无法统计短 URL 的使用情况，我们的架构设计完全可以承受这些负载压力，因此使用 302 状态码构造重定向响应。

说在最后
本文从系统架构设计的角度，简单分析了下短链系统的设计与实现，但中间也有一些细节没有介绍道：
1.短链URL过期清理
2.同一个URL重复登记的情况下的资源浪费
新人码字，欢迎留下你的评论与我一同交流，提出宝贵的意见，我们一起共同进步～
