一、概述
众所周知，Redis是一个高性能的数据存储框架，在高并发的系统设计中，Redis也是一个比较关键的组件，是我们提升系统性能的一大利器。深入去理解Redis高性能的原理显得越发重要，当然Redis的高性能设计是一个系统性的工程，涉及到很多内容，本文重点关注Redis的IO模型，以及基于IO模型的线程模型。

我们从IO的起源开始，讲述了阻塞IO、非阻塞IO、多路复用IO。基于多路复用IO，我们也梳理了几种不同的Reactor模型，并分析了几种Reactor模型的优缺点。基于Reactor模型我们开始了Redis的IO模型和线程模型的分析，并总结出Redis线程模型的优点、缺点，以及后续的Redis多线程模型方案。本文的重点是对Redis线程模型设计思想的梳理，捋顺了设计思想，就是一通百通的事了。

注：本文的代码都是伪代码，主要是为了示意，不可用于生产环境。

二、网络IO模型发展史
我们常说的网络IO模型，主要包含阻塞IO、非阻塞IO、多路复用IO、信号驱动IO、异步IO，本文重点关注跟Redis相关的内容，所以我们重点分析阻塞IO、非阻塞IO、多路复用IO，帮助大家后续更好的理解Redis网络模型。
我们先看下面这张图；

2.1 阻塞IO



我们经常说的阻塞IO其实分为两种，一种是单线程阻塞，一种是多线程阻塞。这里面其实有两个概念，阻塞和线程。
阻塞：指调用结果返回之前，当前线程会被挂起，调用线程只有在得到结果之后才会返回；
线程：系统调用的线程个数。
像建立连接、读、写都涉及到系统调用，本身是一个阻塞的操作。

2.1.1 单线程阻塞
服务端单线程来处理，当客户端请求来临时，服务端用主线程来处理连接、读取、写入等操作。
以下用代码模拟了单线程的阻塞模式；

import java.net.Socket;
public class BioTest {
    // 堆代码 duidaima.com
    public static void main(String[] args) throws IOException {
        ServerSocket server=new ServerSocket(8081);
        while(true) {
            Socket socket=server.accept();
            System.out.println("accept port:"+socket.getPort());
            BufferedReader  in=new BufferedReader(new InputStreamReader(socket.getInputStream()));
            String inData=null;
            try {
                while ((inData = in.readLine()) != null) {
                    System.out.println("client port:"+socket.getPort());
                    System.out.println("input data:"+inData);
                    if("close".equals(inData)) {
                        socket.close();
                    }
                }
            } catch (IOException e) {
                e.printStackTrace();
            } finally {
                try {
                    socket.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
        }
    }
}

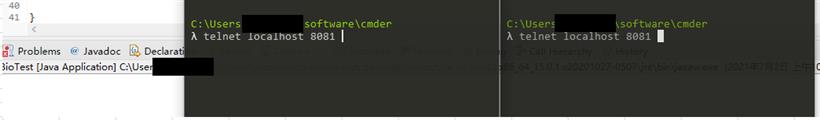

我们准备用两个客户端同时发起连接请求、来模拟单线程阻塞模式的现象。同时发起连接，通过服务端日志，我们发现此时服务端只接受了其中一个连接，主线程被阻塞在上一个连接的read方法上。

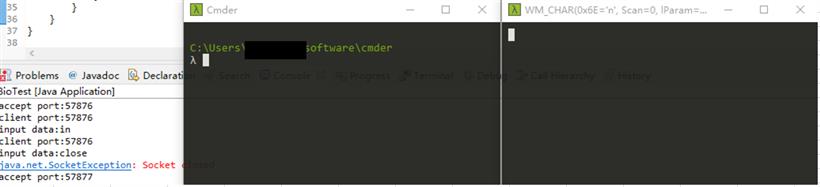

我们尝试关闭第一个连接，看第二个连接的情况，我们希望看到的现象是，主线程返回，新的客户端连接被接受。

从日志中发现，在第一个连接被关闭后，第二个连接的请求被处理了，也就是说第二个连接请求在排队，直到主线程被唤醒，才能接收下一个请求，符合我们的预期。

此时不仅要问，为什么呢？
主要原因在于accept、read、write三个函数都是阻塞的，主线程在系统调用的时候，线程是被阻塞的，其他客户端的连接无法被响应。通过以上流程，我们很容易发现这个过程的缺陷，服务器每次只能处理一个连接请求，CPU没有得到充分利用，性能比较低。如何充分利用CPU的多核特性呢？自然而然的想到了——多线程逻辑。

2.1.2 多线程阻塞
对工程师而言，代码解释一切，直接上代码。
BIO多线程

package net.io.bio;

import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStreamReader;
import java.net.ServerSocket;
import java.net.Socket;

public class BioTest {

    public static void main(String[] args) throws IOException {
        final ServerSocket server=new ServerSocket(8081);
        while(true) {
            new Thread(new Runnable() {
                public void run() {
                    Socket socket=null;
                    try {
                        socket = server.accept();
                        System.out.println("accept port:"+socket.getPort());
                        BufferedReader  in=new BufferedReader(new InputStreamReader(socket.getInputStream()));
                        String inData=null;
                        while ((inData = in.readLine()) != null) {
                            System.out.println("client port:"+socket.getPort());
                            System.out.println("input data:"+inData);
                            if("close".equals(inData)) {
                                socket.close();
                            }
                        }
                    } catch (IOException e) {
                        e.printStackTrace();
                    } finally {

                    }
                }
            }).start();
        }
    }

}

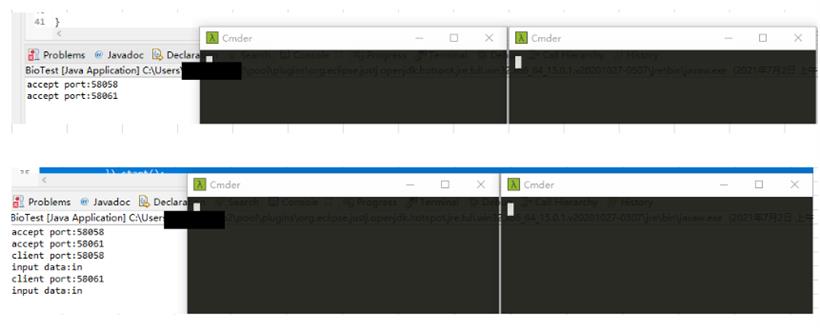

同样，我们并行发起两个请求；

两个请求，都被接受，服务端新增两个线程来处理客户端的连接和后续请求。

我们用多线程解决了，服务器同时只能处理一个请求的问题，但同时又带来了一个问题，如果客户端连接比较多时，服务端会创建大量的线程来处理请求，但线程本身是比较耗资源的，创建、上下文切换都比较耗资源，又如何去解决呢？

2.2 非阻塞
如果我们把所有的Socket（文件句柄，后续用Socket来代替fd的概念，尽量减少概念，减轻阅读负担）都放到队列里，只用一个线程来轮训所有的Socket的状态，如果准备好了就把它拿出来，是不是就减少了服务端的线程数呢？一起看下代码，单纯非阻塞模式，我们基本上不用，为了演示逻辑，我们模拟了相关代码如下；

package net.io.bio;

import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStreamReader;
import java.net.ServerSocket;
import java.net.Socket;
import java.net.SocketTimeoutException;
import java.util.ArrayList;
import java.util.List;

import org.apache.commons.collections4.CollectionUtils;


public class NioTest {
    // 堆代码 duidaima.com
    public static void main(String[] args) throws IOException {
        final ServerSocket server=new ServerSocket(8082);
        server.setSoTimeout(1000);
        List<Socket> sockets=new ArrayList<Socket>();
        while (true) {
            Socket socket = null;
            try {
                socket = server.accept();
                socket.setSoTimeout(500);
                sockets.add(socket);
                System.out.println("accept client port:"+socket.getPort());
            } catch (SocketTimeoutException e) {
                System.out.println("accept timeout");
            }
            //模拟非阻塞：轮询已连接的socket，每个socket等待10MS，有数据就处理，无数据就返回，继续轮询
            if(CollectionUtils.isNotEmpty(sockets)) {
                for(Socket socketTemp:sockets ) {
                    try {
                        BufferedReader  in=new BufferedReader(new InputStreamReader(socketTemp.getInputStream()));
                        String inData=null;
                        while ((inData = in.readLine()) != null) {
                            System.out.println("input data client port:"+socketTemp.getPort());
                            System.out.println("input data client port:"+socketTemp.getPort() +"data:"+inData);
                            if("close".equals(inData)) {
                                socketTemp.close();
                            }
                        }
                    } catch (SocketTimeoutException e) {
                        System.out.println("input client loop"+socketTemp.getPort());
                    }
                }
            }
        }

    }
}

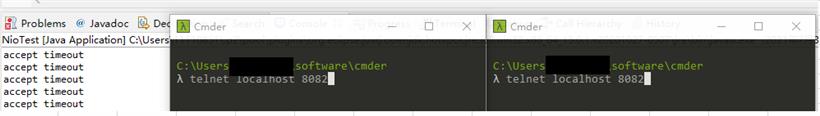

系统初始化，等待连接；

发起两个客户端连接，线程开始轮询两个连接中是否有数据。

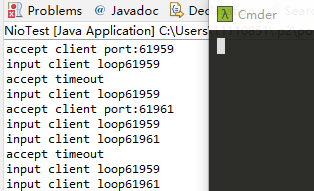

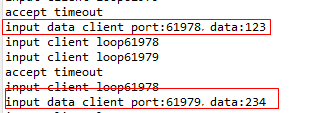

两个连接分别输入数据后，轮询线程发现有数据准备好了，开始相关的逻辑处理（单线程、多线程都可）。

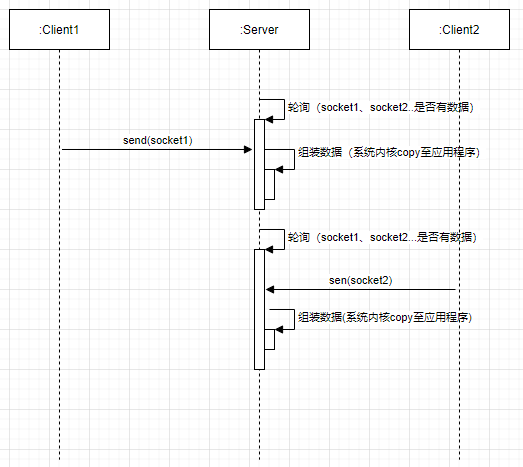

再用一张流程图辅助解释下（系统实际采用文件句柄，此时用Socket来代替，方便大家理解）。

服务端专门有一个线程来负责轮询所有的Socket，来确认操作系统是否完成了相关事件，如果有则返回处理，如果无继续轮询，大家一起来思考下？此时又带来了什么问题呢。CPU的空转、系统调用（每次轮询到涉及到一次系统调用，通过内核命令来确认数据是否准备好），造成资源的浪费，那有没有一种机制，来解决这个问题呢？

2.3 IO多路复用
服务端没有专门的线程来做轮询操作（应用程序端非内核），而是由事件来触发，当有相关读、写、连接事件到来时，主动唤起服务端线程来进行相关逻辑处理。模拟了相关代码如下:
IO多路复用

import java.net.InetSocketAddress;
import java.nio.ByteBuffer;
import java.nio.channels.SelectionKey;
import java.nio.channels.Selector;
import java.nio.channels.ServerSocketChannel;
import java.nio.channels.SocketChannel;
import java.nio.charset.Charset;
import java.util.Iterator;
import java.util.Set;

public class NioServer {

    private static  Charset charset = Charset.forName("UTF-8");
    public static void main(String[] args) {
        try {
            Selector selector = Selector.open();
            ServerSocketChannel chanel = ServerSocketChannel.open();
            chanel.bind(new InetSocketAddress(8083));
            chanel.configureBlocking(false);
            chanel.register(selector, SelectionKey.OP_ACCEPT);

            while (true){
                int select = selector.select();
                if(select == 0){
                    System.out.println("select loop");
                    continue;
                }
                System.out.println("os data ok");

                Set<SelectionKey> selectionKeys = selector.selectedKeys();
                Iterator<SelectionKey> iterator = selectionKeys.iterator();
                while (iterator.hasNext()){
                    SelectionKey selectionKey = iterator.next();

                    if(selectionKey.isAcceptable()){
                        ServerSocketChannel server = (ServerSocketChannel)selectionKey.channel();
                        SocketChannel client = server.accept();
                        client.configureBlocking(false);
                        client.register(selector, SelectionKey.OP_READ);
                        //继续可以接收连接事件
                        selectionKey.interestOps(SelectionKey.OP_ACCEPT);
                    }else if(selectionKey.isReadable()){
                        //得到SocketChannel
                        SocketChannel client = (SocketChannel)selectionKey.channel();
                        //定义缓冲区
                        ByteBuffer buffer = ByteBuffer.allocate(1024);
                        StringBuilder content = new StringBuilder();
                        while (client.read(buffer) > 0){
                            buffer.flip();
                            content.append(charset.decode(buffer));
                        }
                        System.out.println("client port:"+client.getRemoteAddress().toString()+",input data: "+content.toString());
                        //清空缓冲区
                        buffer.clear();
                    }
                    iterator.remove();
                }
            }

        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

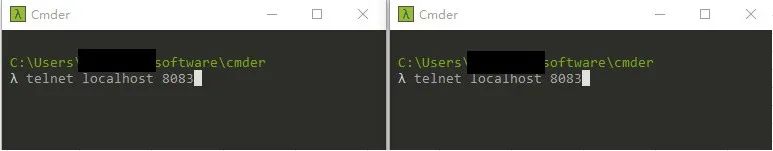

同时创建两个连接；

两个连接无阻塞的被创建；

无阻塞的接收读写；

再用一张流程图辅助解释下（系统实际采用文件句柄，此时用Socket来代替，方便大家理解）。

当然操作系统的多路复用有好几种实现方式，我们经常使用的select()，epoll模式这里不做过多的解释，有兴趣的可以查看相关文档，IO的发展后面还有异步、事件等模式，我们在这里不过多的赘述，我们更多的是为了解释Redis线程模式的发展。

三、NIO线程模型解释
我们一起来聊了阻塞、非阻塞、IO多路复用模式，那Redis采用的是哪种呢？Redis采用的是IO多路复用模式，所以我们重点来了解下多路复用这种模式，如何在更好的落地到我们系统中，不可避免的我们要聊下Reactor模式。

首先我们做下相关的名词解释；
Reactor：类似NIO编程中的Selector，负责I/O事件的派发；
Acceptor：NIO中接收到事件后，处理连接的那个分支逻辑；
Handler：消息读写处理等操作类。

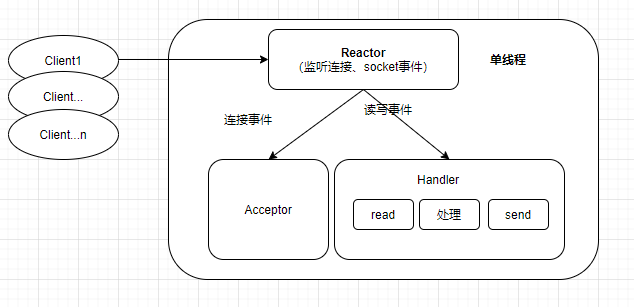

3.1 单Reactor单线程模型

处理流程
Reactor监听连接事件、Socket事件，当有连接事件过来时交给Acceptor处理，当有Socket事件过来时交个对应的Handler处理。
优点
1.模型比较简单，所有的处理过程都在一个连接里；
2.实现上比较容易，模块功能也比较解耦，Reactor负责多路复用和事件分发处理，Acceptor负责连接事件处理，Handler负责Scoket读写事件处理。
缺点
1.只有一个线程，连接处理和业务处理共用一个线程，无法充分利用CPU多核的优势。
2.在流量不是特别大、业务处理比较快的时候系统可以有很好的表现，当流量比较大、读写事件比较耗时情况下，容易导致系统出现性能瓶颈。

怎么去解决上述问题呢？既然业务处理逻辑可能会影响系统瓶颈，那我们是不是可以把业务处理逻辑单拎出来，交给线程池来处理，一方面减小对主线程的影响，另一方面利用CPU多核的优势。这一点希望大家要理解透彻，方便我们后续理解Redis由单线程模型到多线程模型的设计的思路。

3.2 单Reactor多线程模型

这种模型相对单Reactor单线程模型，只是将业务逻辑的处理逻辑交给了一个线程池来处理。

处理流程
1.Reactor监听连接事件、Socket事件，当有连接事件过来时交给Acceptor处理，当有Socket事件过来时交个对应的Handler处理。
2.Handler完成读事件后，包装成一个任务对象，交给线程池来处理，把业务处理逻辑交给其他线程来处理。
优点
1.让主线程专注于通用事件的处理（连接、读、写），从设计上进一步解耦；
2.利用CPU多核的优势。
缺点
貌似这种模型已经很完美了，我们再思考下，如果客户端很多、流量特别大的时候，通用事件的处理（读、写）也可能会成为主线程的瓶颈，因为每次读、写操作都涉及系统调用。

有没有什么好的办法来解决上述问题呢？通过以上的分析，大家有没有发现一个现象，当某一个点成为系统瓶颈点时，想办法把他拿出来，交个其他线程来处理，那这种场景是否适用呢？

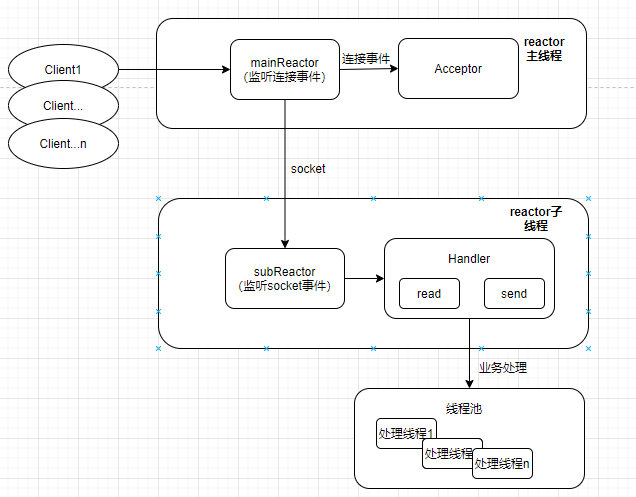

3.3 多Reactor多线程模型

这种模型相对单Reactor多线程模型，只是将Scoket的读写处理从mainReactor中拎出来，交给subReactor线程来处理。

处理流程
1.mainReactor主线程负责连接事件的监听和处理，当Acceptor处理完连接过程后，主线程将连接分配给subReactor；
2.subReactor负责mainReactor分配过来的Socket的监听和处理，当有Socket事件过来时交个对应的Handler处理；
3.Handler完成读事件后，包装成一个任务对象，交给线程池来处理，把业务处理逻辑交给其他线程来处理。
优点
1.让主线程专注于连接事件的处理，子线程专注于读写事件吹，从设计上进一步解耦；
2.利用CPU多核的优势。
缺点
实现上会比较复杂，在极度追求单机性能的场景中可以考虑使用。

四、Redis的线程模型
4.1 概述
以上我们聊了，IO网路模型的发展历史，也聊了IO多路复用的reactor模式。那Redis采用的是哪种reactor模式呢？在回答这个问题前，我们先梳理几个概念性的问题。Redis服务器中有两类事件，文件事件和时间事件。
文件事件：在这里可以把文件理解为Socket相关的事件，比如连接、读、写等；
时间时间：可以理解为定时任务事件，比如一些定期的RDB持久化操作。

本文重点聊下Socket相关的事件。

4.2 模型图

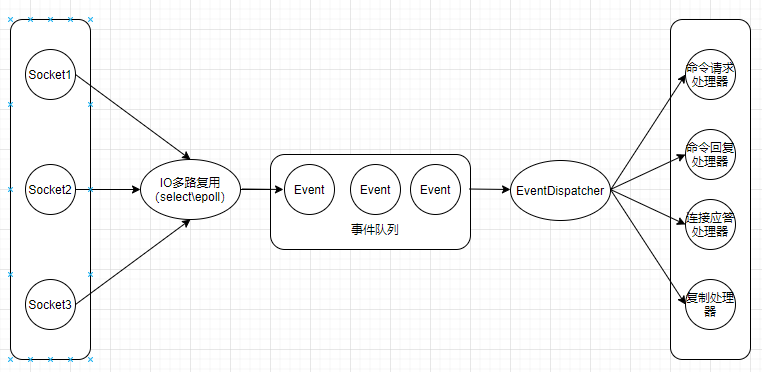

首先我们来看下Redis服务的线程模型图；

IO多路复用负责各事件的监听（连接、读、写等），当有事件发生时，将对应事件放入队列中，由事件分发器根据事件类型来进行分发；如果是连接事件，则分发至连接应答处理器；GET、SET等redis命令分发至命令请求处理器。命令处理完后产生命令回复事件，再由事件队列，到事件分发器，到命令回复处理器，回复客户端响应。

4.3 一次客户端和服务端的交互流程
4.3.1 连接流程

连接过程
1.Redis服务端主线程监听固定端口，并将连接事件绑定连接应答处理器。
2.客户端发起连接后，连接事件被触发，IO多路复用程序将连接事件包装好后丢人事件队列，然后由事件分发处理器分发给连接应答处理器。
3.连接应答处理器创建client对象以及Socket对象，我们这里关注Socket对象，并产生ae_readable事件，和命令处理器关联，标识后续该Socket对可读事件感兴趣，也就是开始接收客户端的命令操作。
4.当前过程都是由一个主线程负责处理。

4.3.2 命令执行流程

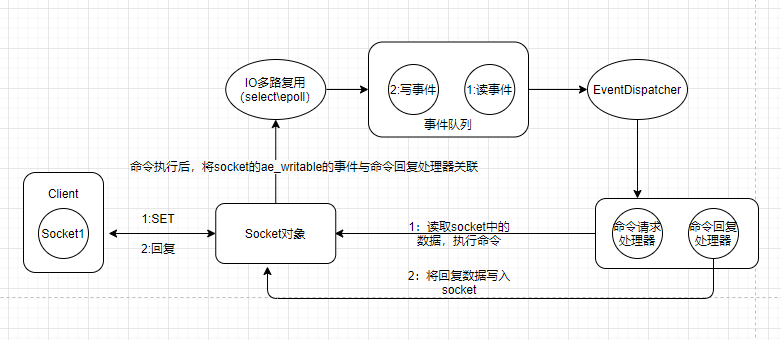

SET命令执行过程
1.客户端发起SET命令，IO多路复用程序监听到该事件后（读事件），将数据包装成事件丢到事件队列中（事件在上个流程中绑定了命令请求处理器）；

2.事件分发处理器根据事件类型，将事件分发给对应的命令请求处理器；
3.命令请求处理器，读取Socket中的数据，执行命令，然后产生ae_writable事件，并绑定命令回复处理器；
4.IO多路复用程序监听到写事件后，将数据包装成事件丢到事件队列中，事件分发处理器根据事件类型分发至命令回复处理器；
5.命令回复处理器，将数据写入Socket中返回给客户端。

4.4 模型优缺点
以上流程分析我们可以看出Redis采用的是单线程Reactor模型，我们也分析了这种模式的优缺点，那Redis为什么还要采用这种模式呢？
Redis本身的特性
命令执行基于内存操作，业务处理逻辑比较快，所以命令处理这一块单线程来做也能维持一个很高的性能。

优点
Reactor单线程模型的优点，参考上文。
缺点
1. Reactor单线程模型的缺点也同样在Redis中来体现，唯一不同的地方就在于业务逻辑处理（命令执行）这块不是系统瓶颈点。
2.随着流量的上涨，IO操作的的耗时会越来越明显（read操作，内核中读数据到应用程序。write操作，应用程序中的数据到内核），当达到一定阀值时系统的瓶颈就体现出来了。

Redis又是如何去解的呢？
哈哈~将耗时的点从主线程拎出来呗？那Redis的新版本是这么做的吗？我们一起来看下。

4.5 Redis多线程模式

Redis的多线程模型跟”多Reactor多线程模型“、“单Reactor多线程模型有点区别”，但同时用了两种Reactor模型的思想，具体如下:
1. Redis的多线程模型是将IO操作多线程化，本身逻辑处理过程（命令执行过程）依旧是单线程，借助了单Reactor思想，实现上又有所区分。
2. 将IO操作多线程化，又跟单Reactor衍生出多Reactor的思想一致，都是将IO操作从主线程中拎出来。

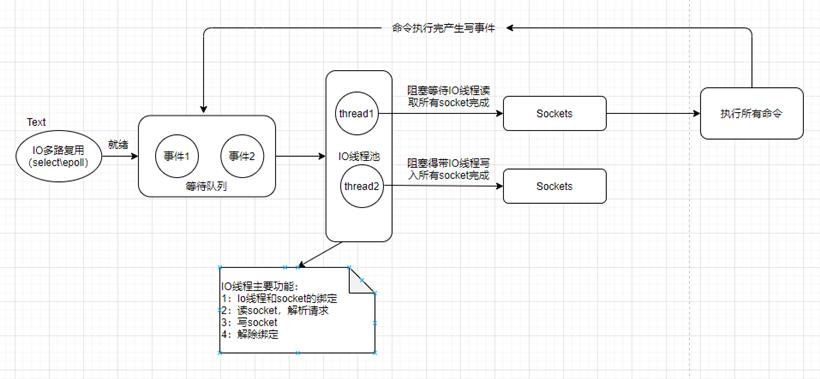

命令执行大致流程
1.客户端发送请求命令，触发读就绪事件，服务端主线程将Socket（为了简化理解成本，统一用Socket来代表连接）放入一个队列，主线程不负责读；
2.IO 线程通过Socket读取客户端的请求命令，主线程忙轮询，等待所有 I/O 线程完成读取任务，IO线程只负责读不负责执行命令；
3.主线程一次性执行所有命令，执行过程和单线程一样，然后需要返回的连接放入另外一个队列中，有IO线程来负责写出（主线程也会写）；
4.主线程忙轮询，等待所有 I/O 线程完成写出任务。

五、总结
了解一个组件，更多的是要去了解他的设计思路，要去思考为什么要这么设计，做这种技术选型的背景是啥，对后续做系统架构设计有什么参考意义等等。一通百通，希望对大家有参考意义。
