已知一张二维码图片，怎么生成一张一模一样的图片出来？最近有个项目，需要用到QRCode，之前只做过Datamatrix格式的，想着应该也是差不多的，于是就依葫芦画瓢，掏出我的陈年OnBarcode类库，一通修改，生成了个崭新的QRCode，与客户提供的二维码图片一比对，虽然扫出来内容一样，但明显图案并不相同，于是我就意识到，事情并不简单。原图如下：

首先第一个怀疑的就是参数问题啦，看了一下OnBarcode.Barcode.QRCode的属性，可疑的参数有DataMode、ECL、Version等等，毕竟这几个应该是常见的参数。最大的可能就是ECL，这个是二维码的纠错级别，一般是L/M/Q/H四个等级，对应可遮挡7%/15%/25%/30%，一般如果想在二维码中插入logo的话，就要把纠错级别调高一些。

于是我尝试了一下，修改了不同的ECL，对应输出的图案都是不同的，但还是没有生成我想要的图案。难道是我的陈年OnBarcode类库跟不上时代了？于是我换成了QRCoder，又是一通折腾，还是没对上。再是找了一些在线生成二维码网站（见下方链接），逐个比较，发现还真是五花八门，有些是不提供设置直接生成，有些是可修改版本及ECL的，最后结果都不太一样，幸好有些网站生成的图片是对上了的，总算有条退路。

既然有了备用方案，那我就可以慢慢研究了。查了下QRCode的生成原理，参考《【来龙去脉系列】QRCode二维码的生成细节和原理》，这一篇讲得不错，不过他在讲Mask那里有点模糊，这也导致我一不留神就掉坑了，后面看了另外两篇才纠正回来。看完大概有了概念，至少明确了，我这个码应该是是version1，Alphanumeric mode 字符编码，同时也知道还有个掩码参数（即Mask），而且从图案中可以看到Format Information，那里面存放着ECL跟Mask。文中将Format Information标注0-14，在左上角从上往下从右往左，并且说15个bits中包括5个数据bits：其中，2个bits用于表示使用什么样的Error Correction Level， 3个bits表示使用什么样的Mask，那我自然就认为0-4就是所谓的数据bits了，看了下是11100，跟10101异或得出01001，ECL是01-L？但我在线生成的时候是选的H，那就肯定不对。

这时候我发现有个在线生成网站写明了用的是ZXing，于是我又引用了ZXing尝试了一下，按照常规的参数配置了ECL-H，还是不行，一度陷入瓶颈。

我还突发奇想试着把原图上传到在线网站去解析，说不定有哪个网站能给出点提示，但最终也只是能看到内容。不过这么一来我又打开了思路，我可以自己解析，说不定就能拿到配置参数了，感觉可行性还是有的。

刚好ZXing就有解码的功能，尝试一下：

static void ParseQRCode(string imagePath, out string data, out IDictionary<ResultMetadataType, object> hints)
        {
            hints = null;
            BarcodeReader reader = new BarcodeReader();
            reader.Options.PossibleFormats = new List<BarcodeFormat> { BarcodeFormat.QR_CODE };//可加可不加
            Bitmap bitmap = new Bitmap(imagePath);
            Result result = reader.Decode(bitmap);
            if (result != null)
            {
                data = result.Text;
                hints = result.ResultMetadata;
            }
            else
            {
                data = null;
            }
        }

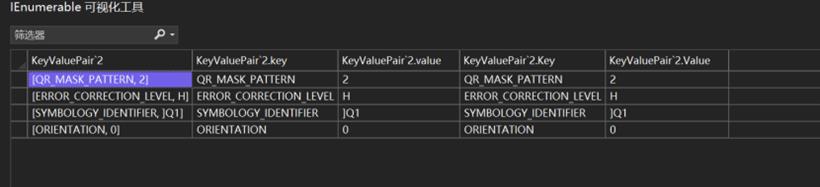

输入图片路径，找了一下result的属性，果然在ResultMetadata里面存放着我要的信息：

ECL是H，那就没错了，剩下的参数里面，这个QR_MASK_PATTERN不就是掩码参数咯，剩下两个看了下参数介绍，应该不是很重要，于是重点关注QR_MASK_PATTERN。刚好手头的代码引用的是ZXing，这里要注意的是，ZXing的Hints是不能整个赋值的，只能用Add的方式逐个插入参数：

public static Bitmap CreateQRCode(string data)
        {
            Bitmap bitmap = null;
            GC.Collect();
            BarcodeWriter barCodeWriter = new BarcodeWriter();
            barCodeWriter.Format = BarcodeFormat.QR_CODE; // 生成码的方式(这里设置的是二维码),有条形码\二维码\还有中间嵌入图片的二维码等
            //barCodeWriter.Options.Hints.Add(EncodeHintType.CHARACTER_SET, "UTF-8");// 支持中文字符串
            barCodeWriter.Options.Hints.Add(EncodeHintType.ERROR_CORRECTION, ZXing.QrCode.Internal.ErrorCorrectionLevel.H);
            barCodeWriter.Options.Hints.Add(EncodeHintType.QR_MASK_PATTERN, 2);
            barCodeWriter.Options.Height = 200;
            barCodeWriter.Options.Width = 200;
            barCodeWriter.Options.Margin = 0; //设置的白边大小
            ZXing.Common.BitMatrix bm = barCodeWriter.Encode(data);
            bitmap = barCodeWriter.Write(bm);
            return bitmap;
        }

果然，结果跟原图一样（外面的圈是我自己加的）：

问题已经解决了，但我还是有个疑惑，为什么我根据图案的Format Information得出的参数是不对的，于是我继续翻资料，终于在《[译] 为程序员写的Reed-Solomon码解释》这一篇里面看到了，是逆时针读的bit，wxxxx，最开始看的那一篇是顺时针标注的啊，那不就是反过来，仔细一看，读出来是00111，跟10101异或得10010,ECL是10-H，Mask是010-2，对上了。只能说，还是得多方考证吧。

完结撒花。
