在现代前端开发中，交互式流程图和节点式界面（Node-based UI）已成为数据可视化、低代码平台和 AI 工作流构建的核心需求。React Flow，一款由 xyflow 团队维护的开源 React 库，以其强大的交互能力和高度可定制性，成为这一领域的佼佼者。2025 年 10 月，OpenAI 利用 React Flow 在不到三周时间内快速上线了 Agent Builder 的交互式流程编辑器。 本文将深入剖析 React Flow 核心特性与实战应用。

React Flow 介绍
React Flow 是一个专为构建交互式节点式界面的 React 库，支持拖拽、缩放、连接等开箱即用的功能，适用于流程图、工作流编辑器和数据管道可视化等场景。截至 2025 年 10 月 9 日，其 GitHub 仓库（xyflow/xyflow）拥有 32K+ 星标，npm 周下载量达 2.16M，广泛应用于 AI 驱动项目和企业级应用。

1.核心特性：开箱即用的交互能力
React Flow 提供了一套强大的功能集，覆盖从基础交互到复杂定制的需求：
节点与边（Nodes & Edges）：节点是 React 组件，可定义自定义样式和交互逻辑；边支持直线、贝塞尔曲线或分步线，允许动态条件渲染。
内置插件：包括 Background（网格背景）、Controls（缩放/平移工具栏）、MiniMap（导航小地图）等。Pro 版本进一步提供 NodeResizer 和 Collaboration 等高级功能。
高性能渲染：基于 SVG（默认）或 Canvas（实验性），支持大规模节点（1000+）渲染，结合虚拟化技术优化性能。
TypeScript 支持：完全兼容 TypeScript，提供类型安全和智能提示。

API 灵活性：通过 Hooks（如 useReactFlow）和 Context API，轻松实现动态状态管理。

代码示例：
以下是一个简单的流程图，展示节点与边的基本定义：

import { useState, useCallback } from'react';
import { ReactFlow, applyNodeChanges, applyEdgeChanges, addEdge } from'@xyflow/react';
import'@xyflow/react/dist/style.css';
// 堆代码 duidaima.com
const initialNodes = [
  { id: '1', position: { x: 0, y: 0 }, data: { label: 'Start' } },
  { id: '2', position: { x: 200, y: 100 }, data: { label: 'Process' } },
  { id: '3', position: { x: 400, y: 200 }, data: { label: 'End' } }
];

const initialEdges = [
  { id: 'e1-2', source: '1', target: '2', animated: true },
  { id: 'e2-3', source: '2', target: '3' }
];

exportdefaultfunction App() {
const [nodes, setNodes] = useState(initialNodes);
const [edges, setEdges] = useState(initialEdges);

const onNodesChange = useCallback(
    (changes) => setNodes((nodesSnapshot) => applyNodeChanges(changes, nodesSnapshot)),
    [],
  );
const onEdgesChange = useCallback(
    (changes) => setEdges((edgesSnapshot) => applyEdgeChanges(changes, edgesSnapshot)),
    [],
  );
const onConnect = useCallback(
    (params) => setEdges((edgesSnapshot) => addEdge(params, edgesSnapshot)),
    [],
  );

return (
    <div style={{ width: '100vw', height: '100vh' }}>
      <ReactFlow
        nodes={nodes}
        edges={edges}
        onNodesChange={onNodesChange}
        onEdgesChange={onEdgesChange}
        onConnect={onConnect}
        fitView
      />
    </div>
  );
}

注释：
nodes 和 edges 是核心数据结构，定义了图的拓扑。
animated: true 为边添加动态流动效果。
Background 和 MiniMap 提升用户体验，适合复杂图表。

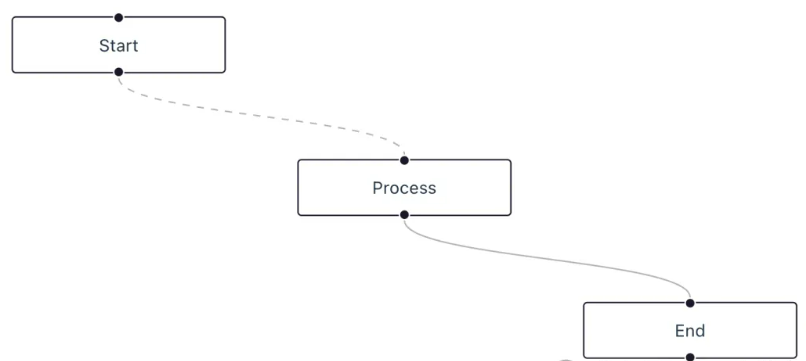

效果图：

2.技术原理：状态管理与渲染机制
React Flow 的核心基于 React 18 的并发渲染和 Context API，通过全局状态管理视图变换（缩放/平移）和元素交互。以下是关键机制：
状态管理：useNodesState 和 useEdgesState Hooks 管理节点和边的状态更新，结合 useReactFlow 提供 addEdge、fitView 等方法。
事件监听：支持 onNodesChange、onEdgesChange 和 onConnect，允许实时响应用户操作。
渲染优化：通过 onlyRenderVisibleElements prop 启用虚拟化，仅渲染视口内元素，适合大规模图表。

自定义扩展：自定义节点和边作为 React 组件，支持集成 Tailwind CSS、Emotion 或 D3.js，实现复杂样式和动画。

代码示例：
自定义节点，展示动态输入框：

import ReactFlow, { Handle, Position } from'@xyflow/react';

const CustomNode = ({ data }) => (
<div style={{ padding: 10, border: '1px solid #777', borderRadius: 5, background: '#f0f0f0' }}>
    <Handle type="target" position={Position.Left} /> {/* 输入端口 */}
    <input
      value={data.label}
      onChange={(e) => data.onChange?.(e.target.value)}
      style={{ width: '100px' }}
    />
    <Handle type="source" position={Position.Right} /> {/* 输出端口 */}
  </div>
);

const nodeTypes = { custom: CustomNode };

exportdefaultfunction CustomFlow() {
const initialNodes = [
    {
      id: '1',
      type: 'custom',
      position: { x: 0, y: 0 },
      data: { label: 'Input Node', onChange: (value) =>console.log('New value:', value) }
    }
  ];

return (
    <div style={{ width: '100%', height: '500px' }}>
      <ReactFlow nodes={initialNodes} nodeTypes={nodeTypes} />
    </div>
  );
}

Handle 定义节点的连接点，nodeTypes 映射确保自定义节点正确渲染。

3.生态与工具链支持
React Flow 与现代前端生态无缝集成：
框架：支持 React 18+，TypeScript 5.x，Next.js 14 等。
状态管理：结合 Zustand 或 Redux Toolkit 实现持久化。
UI 工具：与 Storybook 集成测试节点组件；Vercel v0 可快速生成 React Flow 原型。

社区插件：如 react-flow-renderer-nns（社区扩展，优化大规模节点）。

应用：AI工作流编辑器
React Flow 的灵活性使其在多种场景中表现出色。OpenAI 的 Agent Builder 使用 React Flow 构建交互式 AI 工作流（如 ReAct 模式：Reason + Act）。开发者可通过拖拽节点定义用户输入、LLM 调用和工具执行的流程。

代码示例：

import { useCallback, useState } from'react';
import ReactFlow, { useNodesState, useEdgesState, addEdge, Connection, Handle, Position } from'@xyflow/react';
import'@xyflow/react/dist/style.css';

const AINode = ({ data }) => (
<div style={{ padding: 15, border: '2px solid #333', borderRadius: 8, background: '#fff' }}>
    <Handle type="target" position={Position.Top} />
    <div style={{ fontWeight: 'bold' }}>{data.label}</div>
    <Handle type="source" position={Position.Bottom} />
  </div>
);

const nodeTypes = { aiNode: AINode };

exportdefaultfunction AIBuilder() {
const [nodes, setNodes, onNodesChange] = useNodesState([
    { id: '1', type: 'aiNode', position: { x: 0, y: 0 }, data: { label: 'User Prompt' } },
    { id: '2', type: 'aiNode', position: { x: 200, y: 100 }, data: { label: 'OpenAI API' } },
    { id: '3', type: 'aiNode', position: { x: 400, y: 200 }, data: { label: 'Tool Call' } }
  ]);
const [edges, setEdges, onEdgesChange] = useEdgesState([]);
const onConnect = useCallback((params: Connection) => setEdges((eds) => addEdge({ ...params, animated: true }, eds)), [setEdges]);

const onSave = useCallback(() => {
    const flow = { nodes, edges };
    localStorage.setItem('ai-flow', JSON.stringify(flow)); // 保存到本地
    console.log('Workflow:', flow); // 可发送到后端集成 OpenAI API
  }, [nodes, edges]);

return (
    <div style={{ width: '100%', height: '600px' }}>
      <button onClick={onSave} style={{ marginBottom: 10 }}>Save Workflow</button>
      <ReactFlow
        nodes={nodes}
        edges={edges}
        onNodesChange={onNodesChange}
        onEdgesChange={onEdgesChange}
        onConnect={onConnect}
        nodeTypes={nodeTypes}
        fitView
      >
        <Controls />
        <Background />
      </ReactFlow>
    </div>
  );
}

总结
React Flow 以其简洁的 API、强大的扩展性和高性能渲染，成为中级开发者构建交互式流程图的理想选择。从 OpenAI 的 Agent Builder 到 ETL 管道，它在生产环境中的表现令人信服。通过本文的代码示例，你可以快速上手，构建从简单流程到复杂 AI 工作流的界面。立即行动：在 GitHub 上 fork 示例，或加入 Discord 社区，探索更多可能性！

更多参考：https://github.com/xyflow/xyflow
