在本篇文章当中主要给大家介绍 cpython 虚拟机对于字节码的设计以及在调试过程当中一个比较重要的字段 co_lnotab 的设计原理！

python 字节码设计

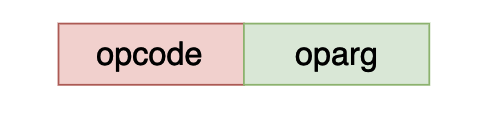

一条 python 字节码主要有两部分组成，一部分是操作码，一部分是这个操作码的参数，在 cpython 当中只有部分字节码有参数，如果对应的字节码没有参数，那么 oparg 的值就等于 0 ，在 cpython 当中 opcode < 90 的指令是没有参数的。

opcode 和 oparg 各占一个字节，cpython 虚拟机使用小端方式保存字节码。我们使用下面的代码片段先了解一下字节码的设计：

import dis
def add(a, b):
    return a + b


if __name__ == '__main__':
    print(add.__code__.co_code)
    print("bytecode: ", list(bytearray(add.__code__.co_code)))
    dis.dis(add)

上面的代码在 python3.9 的输出如下所示：

b'|\x00|\x01\x17\x00S\x00'
bytecode:  [124, 0, 124, 1, 23, 0, 83, 0]
  5           0 LOAD_FAST                0 (a)
              2 LOAD_FAST                1 (b)
              4 BINARY_ADD
              6 RETURN_VALUE

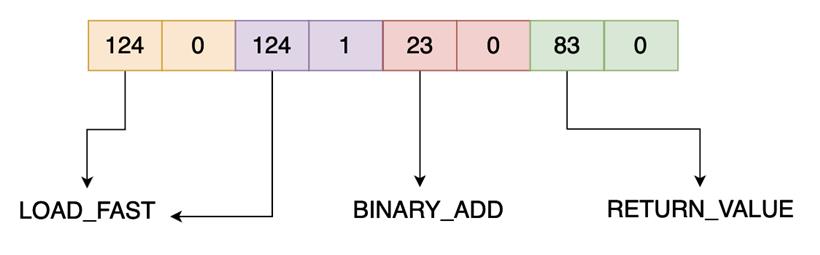

首先 需要了解的是 add.__code__.co_code 是函数 add 的字节码，是一个字节序列，list(bytearray(add.__code__.co_code)) 是将和这个序列一个字节一个字节进行分开，并且将其变成 10 进制形式。根据前面我们谈到的每一条指令——字节码占用 2 个字节，因此上面的字节码有四条指令：

操作码和对应的操作指令在文末有详细的对应表。在上面的代码当中主要使用到了三个字节码指令分别是 124，23 和 83 ，他们对应的操作指令分别为 LOAD_FAST，BINARY_ADD，RETURN_VALUE。他们的含义如下：
LOAD_FAST：将 varnames[var_num] 压入栈顶。
BINARY_ADD：从栈中弹出两个对象并且将它们相加的结果压入栈顶。
RETURN_VALUE：弹出栈顶的元素，将其作为函数的返回值。
首先我们需要知道的是 BINARY_ADD 和 RETURN_VALUE，这两个操作指令是没有参数的，因此在这两个操作码之后的参数都是 0 。

但是 LOAD_FAST 是有参数的，在上面我们已经知道 LOAD_FAST 是将 co-varnames[var_num] 压入栈，var_num 就是指令 LOAD_FAST 的参数。在上面的代码当中一共有两条 LOAD_FAST 指令，分别是将 a 和 b 压入到栈中，他们在 varnames 当中的下标分别是 0 和 1，因此他们的操作数就是 0 和 1 。

字节码扩展参数
在上面我们谈到的 python 字节码操作数和操作码各占一个字节，但是如果 varnames 或者常量表的数据的个数大于 1 个字节的表示范围的话那么改如何处理呢？为了解决这个问题，cpython 为字节码设计的扩展参数，比如说我们要加载常量表当中的下标为 66113 的对象，那么对应的字节码如下：

[144, 1, 144, 2, 100, 65]

其中 144 表示 EXTENDED_ARG，他本质上不是一个 python 虚拟机需要执行的字节码，这个字段设计出来主要是为了用与计算扩展参数的。100 对应的操作指令是 LOAD_CONST ，其操作码是 65，但是上面的指令并不会加载常量表当中下标为 65 对象，而是会加载下标为 66113 的对象，原因就是因为 EXTENDED_ARG 。

现在来模拟一下上面的分析过程：
1.先读取一条字节码指令，操作码等于 144 ，说明是扩展参数，那么此时的参数 arg 就等于 (1 x (1 << 8)) = 256 。
2.读取第二条字节码指令，操作码等于 144 ，说明是扩展参数，因为前面 arg 已经存在切不等于 0 了，那么此时 arg 的计算方式已经发生了改变，arg = arg << 8 + 2 << 8 ，也就是说原来的 arg 乘以 256 再加上新的操作数乘以 256 ，此时 arg = 66048 。
3.读取第三条字节码指令，操作码等于 100，此时是 LOAD_CONST 这条指令，那么此时的操作码等于 arg += 65，因为操作码不是 EXTENDED_ARG 因此操作数不需要在乘以 256 了。
上面的计算过程用程序代码表示如下，下面的代码当中 code 就是真正的字节序列 HAVE_ARGUMENT = 90 。

def _unpack_opargs(code):
    extended_arg = 0
    for i in range(0, len(code), 2):
        op = code[i]
        if op >= HAVE_ARGUMENT:
            arg = code[i+1] | extended_arg
            extended_arg = (arg << 8) if op == EXTENDED_ARG else 0
        else:
            arg = None
        yield (i, op, arg)

我们可以使用代码来验证我们前面的分析：

import dis
def num_to_byte(n):
    return n.to_bytes(1, "little")

def nums_to_bytes(data):
    ans = b"".join([num_to_byte(n) for n in data])
    return ans
if __name__ == '__main__':
    # extended_arg extended_num opcode oparg for python_version > 3.5
    bytecode = nums_to_bytes([144, 1, 144, 2, 100, 65])
    print(bytecode)
    dis.dis(bytecode)

上面的代码输出结果如下所示：

b'\x90\x01\x90\x02dA'
          0 EXTENDED_ARG             1
          2 EXTENDED_ARG           258
          4 LOAD_CONST           66113 (66113)

根据上面程序的输出结果可以看到我们的分析结果是正确的。

源代码字节码映射表
在本小节主要分析一个 code object 对象当中的 co_lnotab 字段，通过分析一个具体的字段来学习这个字段的设计。

import dis


def add(a, b):
    a += 1
    b += 2
    return a + b


if __name__ == '__main__':
    dis.dis(add.__code__)
    print(f"{list(bytearray(add.__code__.co_lnotab)) = }")
    print(f"{add.__code__.co_firstlineno = }")

首先 dis 的输出第一列是字节码对应的源代码的行号，第二列是字节码在字节序列当中的位移。

上面的代码输出结果如下所示：

  源代码的行号  字节码的位移
  6           0 LOAD_FAST                0 (a)
              2 LOAD_CONST               1 (1)
              4 INPLACE_ADD
              6 STORE_FAST               0 (a)

  7           8 LOAD_FAST                1 (b)
             10 LOAD_CONST               2 (2)
             12 INPLACE_ADD
             14 STORE_FAST               1 (b)

  8          16 LOAD_FAST                0 (a)
             18 LOAD_FAST                1 (b)
             20 BINARY_ADD
             22 RETURN_VALUE
list(bytearray(add.__code__.co_lnotab)) = [0, 1, 8, 1, 8, 1]
add.__code__.co_firstlineno = 5

从上面代码的输出结果可以看出字节码一共分成三段，每段表示一行代码的字节码。现在我们来分析一下 co_lnotab 这个字段，这个字段其实也是两个字节为一段的。比如上面的 [0, 1, 8, 1, 8, 1] 就可以分成三段 [0, 1], [8, 1], [8, 1] 。这其中的含义分别为：
1.第一个数字表示距离上一行代码的字节码数目。
2.第二个数字表示距离上一行有效代码的行数。
现在我们来模拟上面代码的字节码的位移和源代码行数之间的关系：
[0, 1]，说明这行代码离上一行代码的字节位移是 0 ，因此我们可以看到使用 dis 输出的字节码 LOAD_FAST ，前面的数字是 0，距离上一行代码的行数等于 1 ，代码的第一行的行号等于 5，因此 LOAD_FAST 对应的行号等于 5 + 1 = 6 。
[8, 1]，说明这行代码距离上一行代码的字节位移为 8 个字节，因此第二块的 LOAD_FAST 前面是 8 ，距离上一行代码的行数等于 1，因此这个字节码对应的源代码的行号等于 6 + 1 = 7。
[8, 1]，同理可以知道这块字节码对应源代码的行号是 8 。
现在有一个问题是当两行代码之间相距的行数超过 一个字节的表示范围怎么办？在 python3.5 以后如果行数差距大于 127，那么就使用 (0, 行数) 对下一个组合进行表示，(0,
), (0,
) ... ，直到
 = 行数。

在后面的程序当中我们会使用 compile 这个 python 内嵌函数。当你使用Python编写代码时，可以使用compile()函数将Python代码编译成字节代码对象。这个字节码对象可以被传递给Python的解释器或虚拟机，以执行代码。

compile()函数接受三个参数：
source: 要编译的Python代码，可以是字符串，字节码或AST对象。
filename: 代码来源的文件名（如果有），通常为字符串。
mode: 编译代码的模式。可以是 'exec'、'eval' 或 'single' 中的一个。'exec' 模式用于编译多行代码，'eval' 用于编译单个表达式，'single' 用于编译单行代码。

import dis

code = """
x=1
y=2
""" \
+ "\n" * 500 + \
"""
z=x+y
"""

code = compile(code, '<string>', 'exec')
print(list(bytearray(code.co_lnotab)))
print(code.co_firstlineno)
dis.dis(code)

上面的代码输出结果如下所示：

[0, 1, 4, 1, 4, 127, 0, 127, 0, 127, 0, 121]
1
  2           0 LOAD_CONST               0 (1)
              2 STORE_NAME               0 (x)

  3           4 LOAD_CONST               1 (2)
              6 STORE_NAME               1 (y)

505           8 LOAD_NAME                0 (x)
             10 LOAD_NAME                1 (y)
             12 BINARY_ADD
             14 STORE_NAME               2 (z)
             16 LOAD_CONST               2 (None)
             18 RETURN_VALUE

根据我们前面的分析因为第三行和第二行之间的差距大于 127 ，因此后面的多个组合都是用于表示行数的。
505 = 3(前面已经有三行了) + (127 + 127 + 127 + 121)(这个是第二行和第三行之间的差距，这个值为 502，中间有 500 个换行但是因为字符串相加的原因还增加了两个换行，因此一共是 502 个换行)。
具体的算法用代码表示如下所示，下面的参数就是我们传递给 dis 模块的 code，也就是一个 code object 对象。

def findlinestarts(code):
    """Find the offsets in a byte code which are start of lines in the source.

    Generate pairs (offset, lineno) as described in Python/compile.c.

    """
    byte_increments = code.co_lnotab[0::2]
    line_increments = code.co_lnotab[1::2]
    bytecode_len = len(code.co_code)

    lastlineno = None
    lineno = code.co_firstlineno
    addr = 0
    for byte_incr, line_incr in zip(byte_increments, line_increments):
        if byte_incr:
            if lineno != lastlineno:
                yield (addr, lineno)
                lastlineno = lineno
            addr += byte_incr
            if addr >= bytecode_len:
                # The rest of the lnotab byte offsets are past the end of
                # the bytecode, so the lines were optimized away.
                return
        if line_incr >= 0x80:
            # line_increments is an array of 8-bit signed integers
            line_incr -= 0x100
        lineno += line_incr
    if lineno != lastlineno:
        yield (addr, lineno)

python 字节码表 总结
在本篇文章当中主要给大家介绍了 cpython 当中对于字节码和源代码和字节码之间的映射关系的具体设计，这对于我们深入去理解 cpython 虚拟机的设计非常有帮助！
